Описание работы
Сначала необходимо разместить светодиод и потенциометр на макетной плате и соединить их, аналогично макетной плате, показанной на рисунке.
Потенциометр используется для регулировки скорости мигания светодиода.
.
Список компонентов
- Плата “Arduino UNO”
- Макет
- 1 LED светодиод.
- 6 провода
- 1 резистор
*Код*
int sensorPin = 0;
int ledPin = 13;
int sensorValue = 0;
void setup()
{
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
sensorValue = analogRead(sensorPin); // loeb analoog sisendi väärtust ja saadab tagasi täisarvu vahemikus 0 kuni 1023. See tähendab 10 bitilist täpsust (2^10 = 1024).
digitalWrite(ledPin, HIGH);
delay(sensorValue);
digitalWrite(ledPin, LOW);
delay(sensorValue);
float voltage = sensorValue * (5.0 / 1023.0); // konverteerime väärtuse (0 - 1023) ja tagastab (0 - 5V):
Serial.println(voltage); // Saadud tulemused kirjutame Serial Monitori.
}

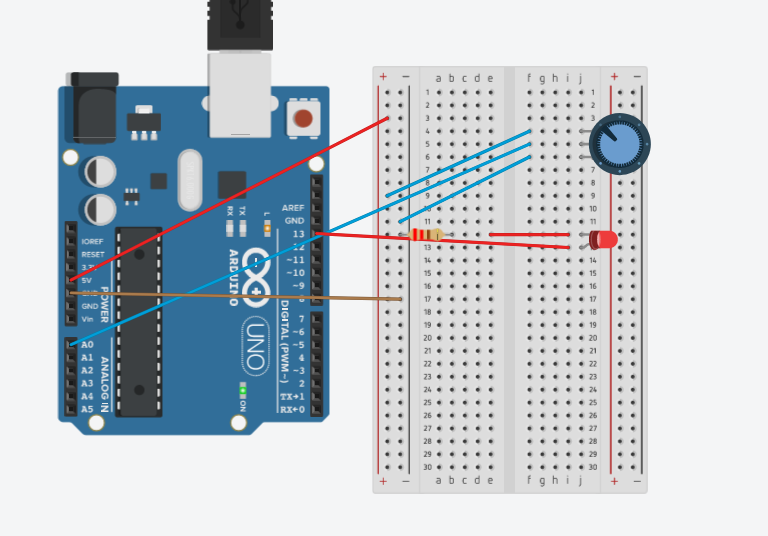

*Конструкция в Tinkercad*

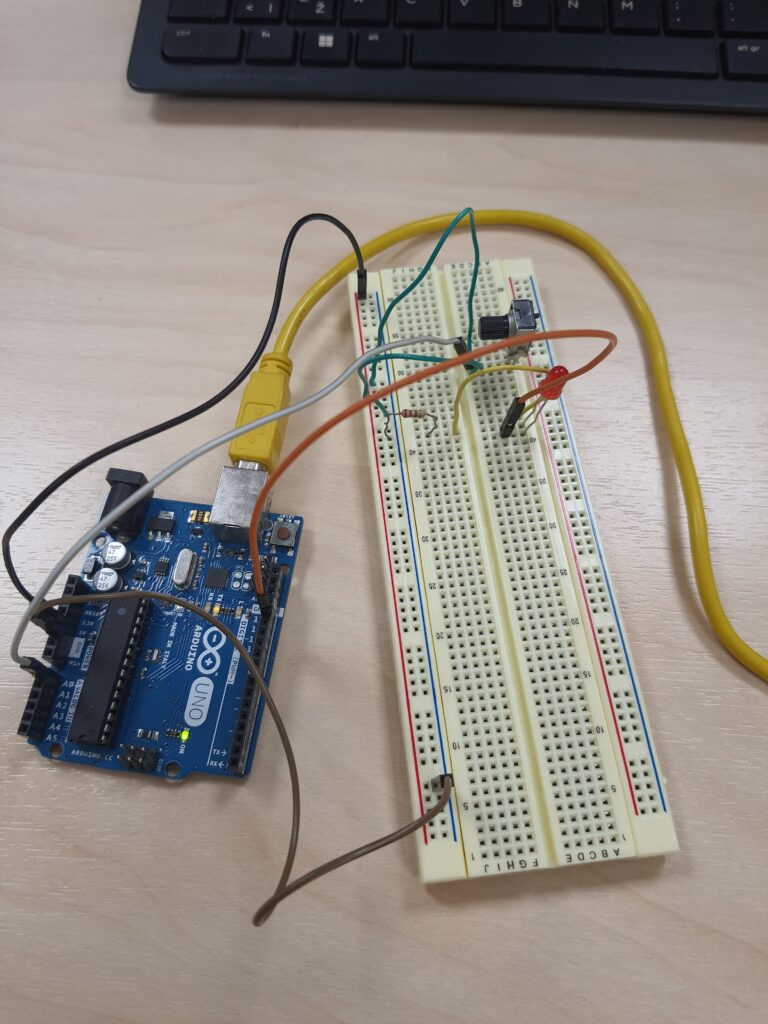

*Конструкция в реальности*
