Первое задание (3.1. Katse Nuppude ja Slideswitch)
Nuppudega
Описание работы
При нажатии определенной кнопки загорается светодиод или выключается.
Список компонентов
- Плата “Arduino UNO”
- Макет
- 1 LED светодиода.
- 7 провода
- 3 резистора
- 2 кнопки
*Код*
const int button1Pin = 2; //viik kunu on ühebdatud nupp1
const int button2Pin = 3; //viik kuhu on ühendatud nupp2
const int ledPin = 13;
void setup()
{
pinMode(button1Pin, INPUT); //algväärtuse nupu viigu sisendiks
pinMode(button2Pin, INPUT); //algväärtuse nupu viigu sisendiks
pinMode(ledPin, OUTPUT); //algväärtuse LED viigu väljundiks
}
void loop()
{
int button1State, button2State; //nupu oleku muutujad
button1State = digitalRead(button1Pin);// salvestame muutujasse nupu hetke väärtuse(HIGH või LOW)
button2State = digitalRead(button2Pin);
if (((button1State == LOW) || (button2State == LOW)) // kui nupu on alla vajutatud
&& !
((button1State == LOW) && (button2State == LOW))) // kui nupude on alla vajutatud
{
digitalWrite(ledPin, HIGH); // lülitame LED sisse
}
else
{
digitalWrite(ledPin, LOW); // lülitame LED välja
}
}

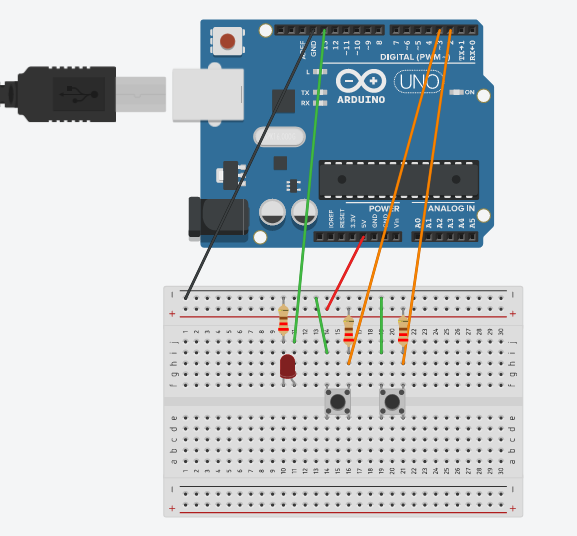

*Конструкция в Tinkercad*

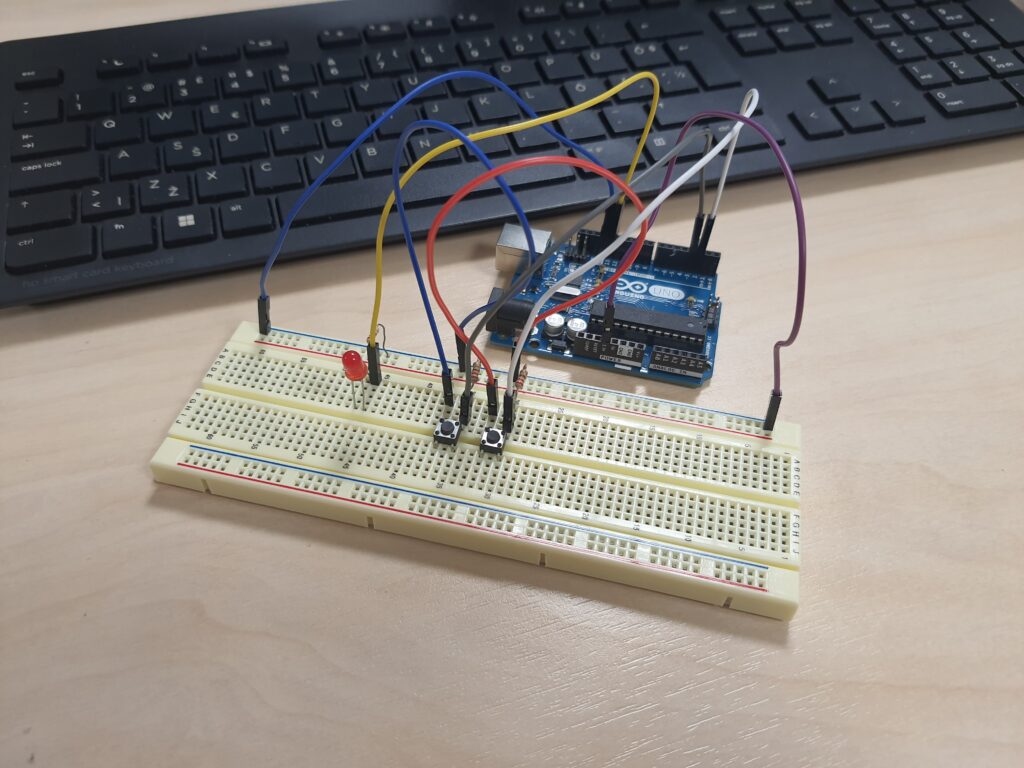

*Конструкция в реальности*
SlideSwitchiga
Описание работы
При переключении Switch включает сам макет и загорается светодиод.
Список компонентов
- Плата “Arduino UNO”
- Макет
- 1 LED светодиода.
- 5 провода
- 1 резистор
- 1 SlideSwitch
- 1 аккумулятор
*Код*
int swPin=4;
int ledPin=10;
int switchstate=0;
void setup()
{
pinMode(swPin, OUTPUT);
pinMode(ledPin, OUTPUT);
}
void loop()
{
switchstate=digitalRead(swPin);
if(switchstate==HIGH)
{
digitalWrite(ledPin,HIGH);
}
else
{
digitalWrite(ledPin,LOW);
}
}

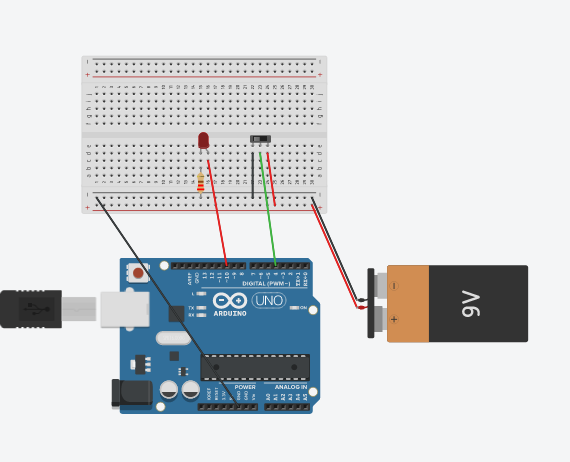

*Конструкция в Tinkercad*

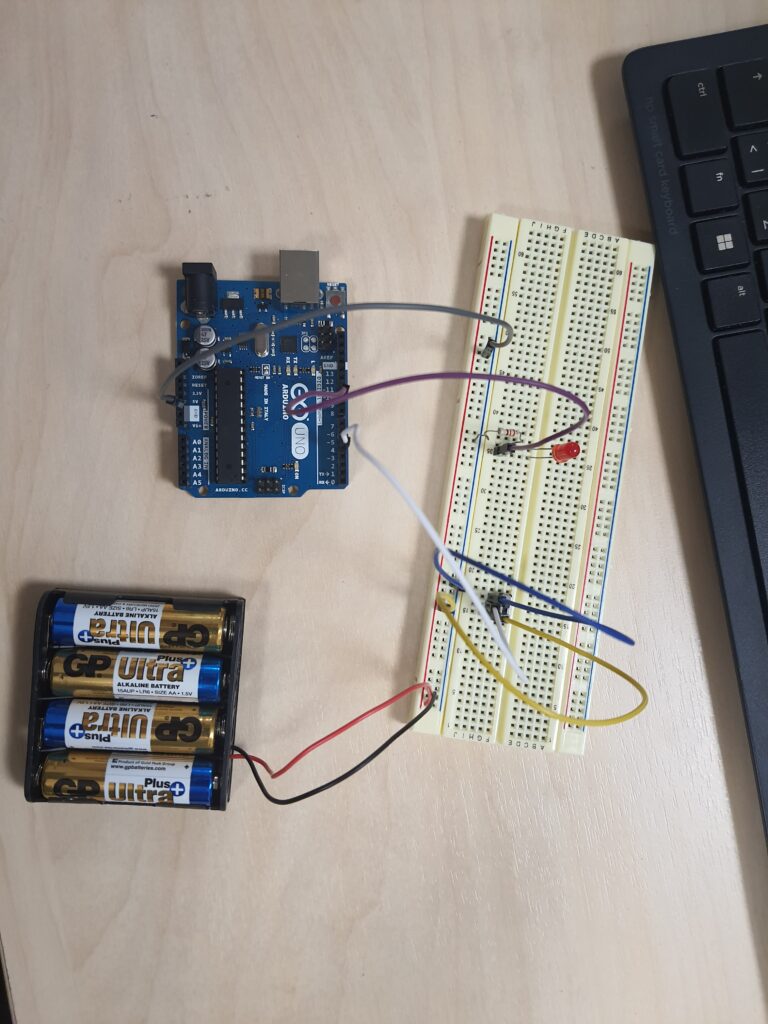

*Конструкция в реальности*
Второе задание(3.2 Katse Photoresistor)
Описание работы
Влияние фоторезистора на тусклость светодиода.
Список компонентов
- Плата “Arduino UNO”
- Макет
- 1 LED светодиод.
- 6 провода
- 2 резистора(1 – 220 Ом, 1 – 10000 Ом)
- 1 Фоторезистор
*Код*
const int sensorPin = 0;
const int ledPin = 9;
int lightLevel, high = 0, low = 1023;
void setup()
{
pinMode(ledPin, OUTPUT);
Serial.begin(9600); // //Serial monitori seadistamine
}
void loop()
{
// AnalogRead() kasutab väärtused vahemikus 0 (0 вольт) и 1023 (5 вольт).
// AnalogWrite(), kasutatakse, et LEDi sujuvalt sisselülitada 0(ei põle) kuni 255(põleb maksimalselt).
lightLevel = analogRead(sensorPin); //loeme mõõdetud analoogväärtuse
// Map() teisendab sisendi väärtused ühest vahemikust teisse. Näiteks, "from" 0-1023 "to" 0-255.
// Constrain() saed muutujale kindlad piirväärtused.
// Näiteks: kui constrain() kohtub arvudega 1024, 1025, 1026.., siis ta teisendab need 1023, 1023, 1023..). Kui arvud vähem kui 0, siis teisendab need 0:.
// lightLevel = constrain(lightLevel, 0, 255);
manualTune(); //
//autoTune(); //
analogWrite(ledPin, lightLevel);
// Выражение выше, будет изменять яркость светодиода вместе с уровнем освещенности. Чтобы сделать наоборот, заменить в analogWrite(ledPin, lightLevel) "lightLevel" на "255-lightLevel". Теперь у нас получился ночник!
Serial.print(lightLevel); // prindime tulemused Serial Monitori (вывод данных с фоторезистора (0-1023))
Serial.println("");
delay(1000);
}
void manualTune()
{
lightLevel = map(lightLevel, 300, 800, 0, 255); // kaardistame selle analoogväljundi vahemikku (будет от 300 темно, до 800 (светло)).
lightLevel = constrain(lightLevel, 0, 255);
}
void autoTune()
{
if (lightLevel < low)
{
low = lightLevel;
}
if (lightLevel > high)
{
high = lightLevel;
}
lightLevel = map(lightLevel, low+10, high-30, 0, 255);
lightLevel = constrain(lightLevel, 0, 255);
}

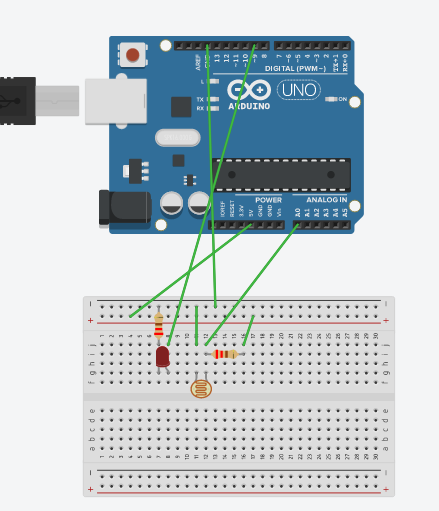

*Конструкция в Tinkercad*

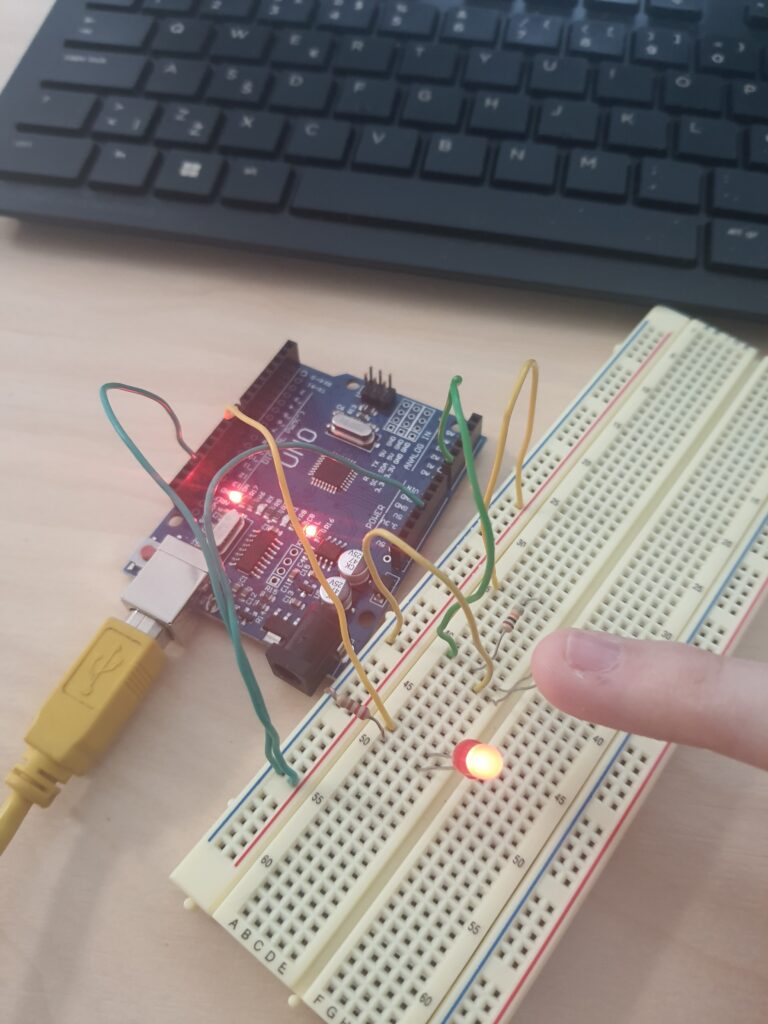

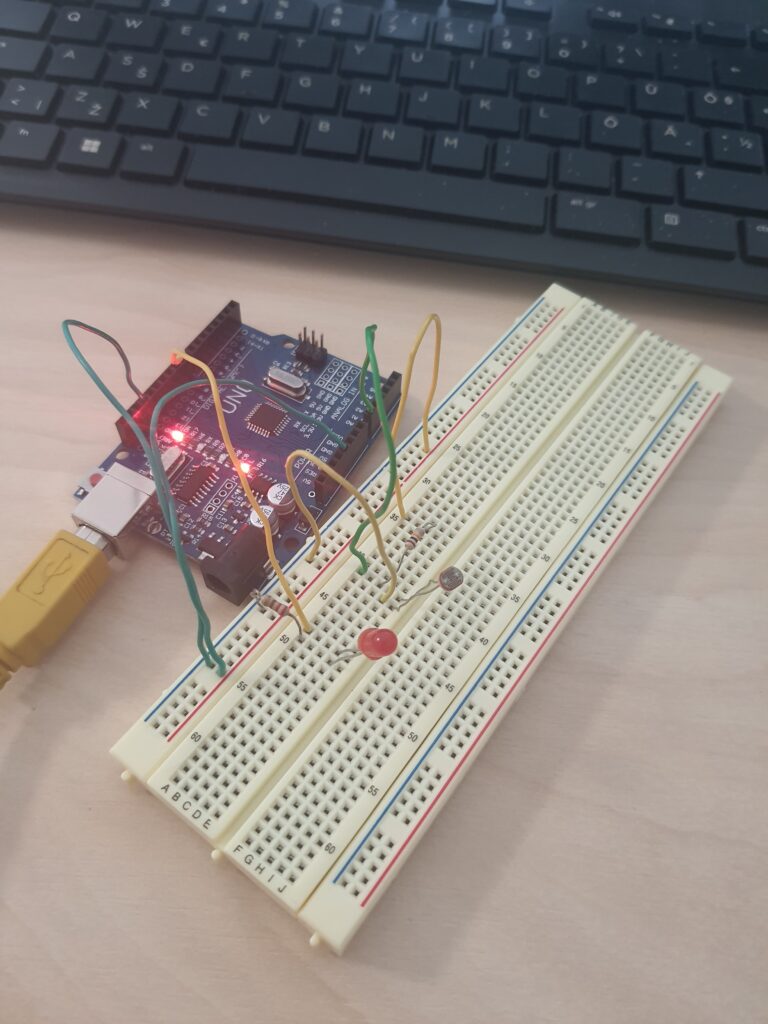

*Конструкция в реальности*
